Nelle foto inserite in questa pagina di presentazione potete osservare i componenti dell'impianto progettato .

Nella foto è rappresentato lo stadio finale di potenza da 80W + 80W. In basso a sinistra si può notare l'interruttore di accensione , mentre nella parte centrale del pannello sono alloggiati i due Vu-Meter dei canali DX ed SX tarati in dB.
Sopra il tasto di accensione è presente un LED che indica l'alimentazione inserita.
Tra i due Vu-Meter sono alloggiate due coppie di LED che segnalano il sovraccarico delle alimentazioni positiva e negativa per i due canali. (Vedi Specifiche Generali).

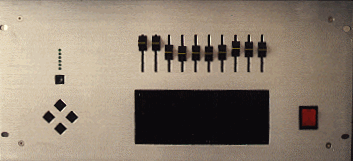

Come si può notare dall'immagine l'equalizzatore presenta un frontale costituito da 3 parti fondamentali:
1) nella parte di sinistra sono presenti due selettori elettronici di funzione;
2) nella parte centrale in alto sono stati posti i regolatori di equalizzazione, mentre in basso troviamo un display a 10 barre led;

3) a destra l'interruttore di accensione con spia. I quattro pulsanti in basso a sinistra regolano il volume sonoro ( il tasto sopra aumenta e quello sotto diminuisce) ed il bilanciamento tra i due canali . Con il tasto soprastante è possibile scegliere 6 diversi ingressi:

Ognuno di questi è attivabile singolarmente. Per verificare la selezione effettuata, basta osservare se il led relativo sopra il tasto è acceso.

b) La regolazione dell'equalizzazione è suddivisa in 10 bande centrate sulle seguenti frequenze:

Prima della realizzazione del contenitore meccanico è stato svolto uno studio di ottimizzazione estetica utilizzando il supporto di programmi CAD (v. figure seguenti).
